今回は今年の年初より建築が行われたN様邸のレポートを行いたいと思います。

いつもは基礎⇒上棟⇒内部施工⇒完成という流れなのですが、諸々の事情で、基礎工事関連の写真があまりにも少ないため、今回は上棟からレポートを行います。今回は２階に分けてじっくり書いていきたいと思います。

 

 

1/24/2020　撮影

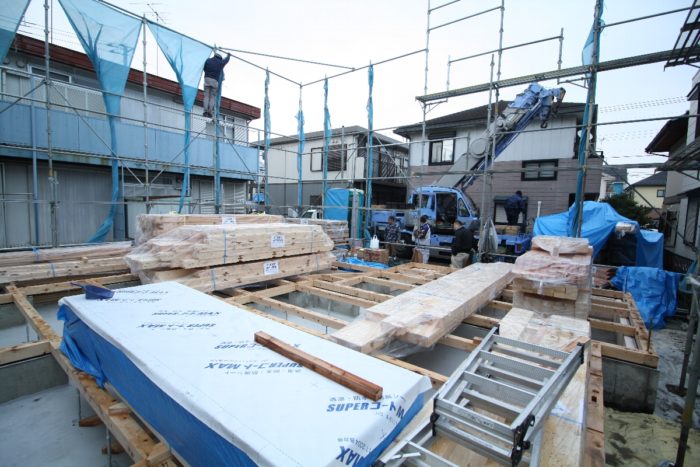

上棟の日は早朝７時頃から大工さんが集まってまいりました。Ｎ様邸では大工さん７名とクレーン屋さん、現場監督さんと私の１０名でスタートです。

作業開始前の雑談で、どのような建築物か皆で共有します。特に気を付けなくてはいけない点を話し合っていることが多いようです。

現場監督さんと私は足場のネットを掛け始めます。足場のネットは上棟の際は粉塵が隣地に落ちない様に養生する意味合いがあります。その後は吹付け塗装の塗料が舞って隣地を汚さないという効果もあります。この時期は特に問題にはなりませんが、台風時期には風圧荷重を受けすぎて、危険な状況を発生させる場合があり、一部畳んでおくこともあります。

 

 

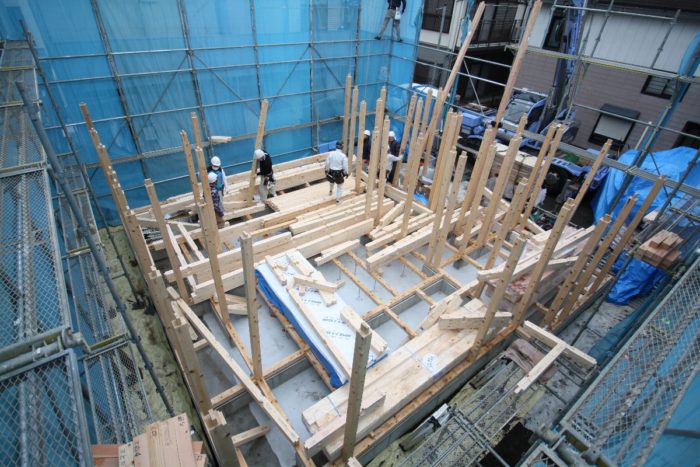

次に柱を立てていきます。N様邸では一般的な住宅と同じ3.5寸の柱と梁を採用頂きました。弊社では標準仕様は4寸としておりますが、3.5寸の柱に筋交いと耐力面材を採用することで耐震等級３相当を確保しております。耐震等級３を確定させるためには、別途第三者機関の認定を取得する必要があります。

耐力面材は１階をモイス、２階をハイベストウッドを標準仕様としています。モイスは調湿性・透湿性・耐震性を兼ねそろえた優れた建材です。一方で金額も他の建材と比べてかなり高く、施工性も悪いという欠点があります。地震荷重は１階が大きいため、効率的に１階への適用を標準仕様としています。

 

 

柱が組み終わった後は、胴差という外周部の梁を設置していきます。

胴差を先に設置することで、構造全体が安定し、大工さんたちがその上に乗って作業を進めることが出来ます。胴差は梁せいが高く、重量があるため、クレーン車で吊り上げて任意の位置まで移動した後、大工さんによって柱と結合されます。クレーン車が入らないような場所では、人力を使って数人で持ち上げて設置を行います。

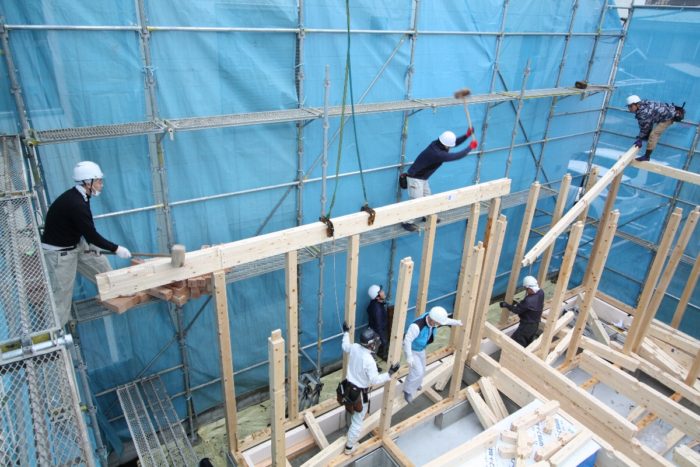

柱と同様にほぞとほぞ穴を差し込むことで結合していきますが、その際は掛谷という大きなトンカチで梁そのものを叩いて入れていきます。

 

 

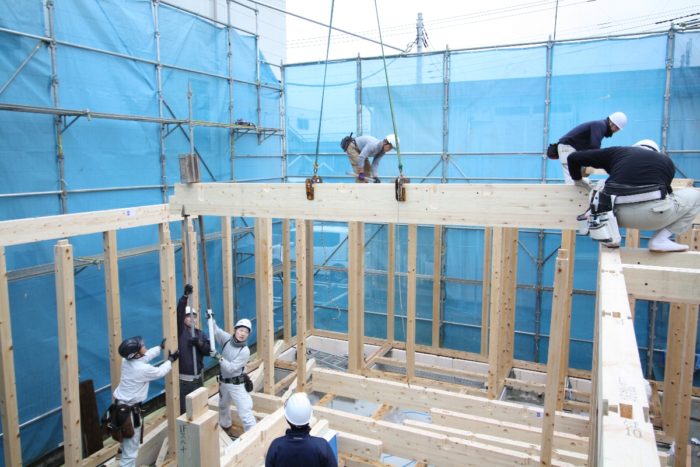

次の写真はN様邸で最も大きい梁を設置している様子です。１階のリビングには他の場所と比べて大きな空間を設けることがほとんどです。大きな空間では柱の本数が少なくなってしまい、結果として梁のスパンが広くなります。この為、大空間の周囲の梁は、一つ一つの梁せいが高くなってしまいます。

 

 

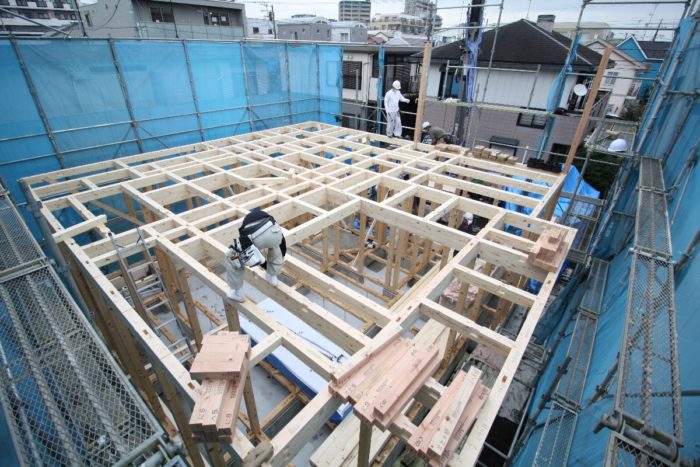

大きな梁を設置した後は、その間に小梁を設置していきます。こちらはシンプルな仕口になっていて、釘で仮止めを行い、最終的には金物で梁と梁を締結していきます。この後は、金物を設置・締結していきます。それが終わるといよいよ床板を敷いていきます。２階の床板は28mmの厚い合板を敷く、剛床工法を採用しています。一般的な住宅では24mmの板で剛床としますが、それと比べて曲げ強度で４０％程度強くなります。２階は比較的潤沢に小梁が入っているため、床の支持点が多く、変形が抑えられるために剛床構造としています。

一方で１階の床は２階と比べて大引きの本数が多くないため、根太工法を採用しています。

 

 

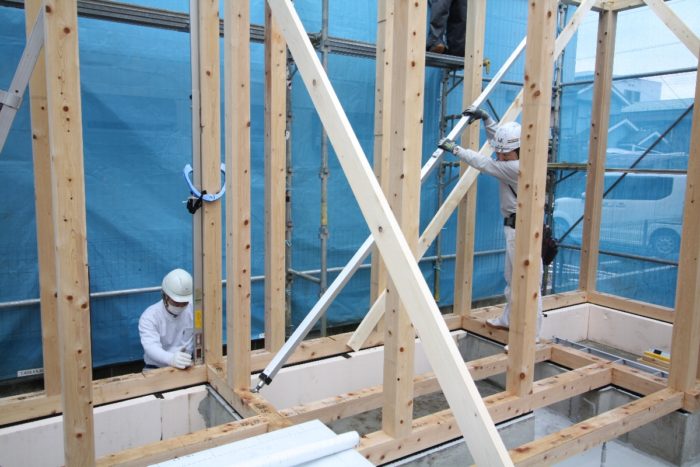

金物を締め込む前は、まだ構造自体はそれぞれが緩く結合されているだけですので、それぞれの構造の鉛直が正しく出ていません。そこで下げ振りという道具を使って鉛直を確認していきます。鉛直が出ていない場合は、屋起こしという突っ張り棒で構造の傾きを修正していきます。修正した後は、仮止め用の筋交いで固定し、金物を締め込んでいきます。

 

 

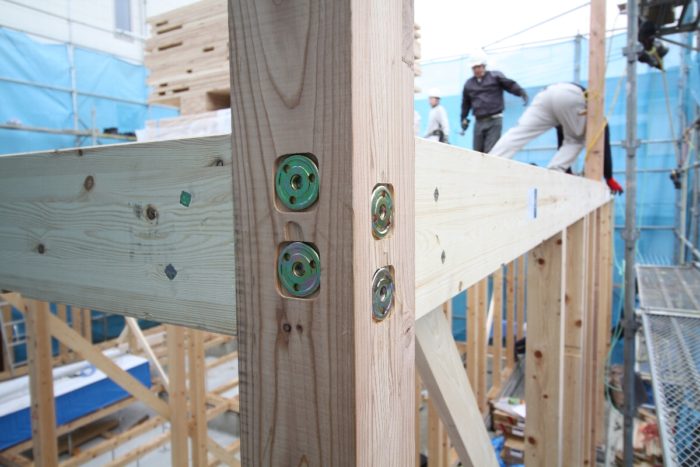

家の隅には通し柱という長い柱を使います。この柱に胴差は組付けられています。１つの柱に２つの構造材が取り付くので、通常の仕口では断面欠損が増えて無視できない量となってしまいます。そこで、通し柱には予め金具を仕込んでおいて、この金具を介して荷重のやり取りを行うような構造としています。胴差側に見える２つの金具はドリフトピンといって、差し込んだ後にこのピンを打ち込むことで固定される仕組みとなっています。

 

 

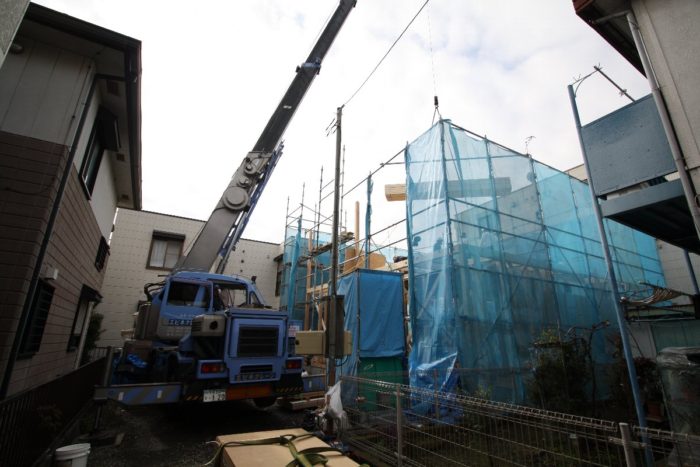

１階が終わると２階の材料の搬入を進めます。プレカット屋さんや材木屋さんから届いた材料を次々にクレーンで吊り上げていきます。荷物で一杯になって動けなくならないよう、順番や位置を適切にコントロールしていく大工さんと、正確に荷物を下ろすクレーン屋さんの連携にはいつも驚かされます。

 

 

今回のレポートは以上で終えます。

次回は年明けに上棟２回目のレポート行います。

 
